耳机喇叭内部结构作用

发布时间:2018-07-11 点击次数:12708

以下是铭森电子的技术人员为大家讲下《耳机喇叭内部结构作用》:

耳机喇叭工作原理:是将线圈固定在振膜上,置于由永磁铁产生的固定磁场中,信号经过线圈切割磁力线,从而带动振膜一起振动发声.优点是制作相对容易,线性好,失真小,频响宽.

从喇叭结构及工作原理可以了解,喇叭是以各种零件所组成.在动能转换上市从电能---机械能---声音功能的换能器,因此各个零件对喇叭本身都有很大的音响.

以下就每一种零件做简要介绍.

1:音膜是耳机喇叭的主要零件之一.它对喇叭的性能和音质有其决定性的影响极端来说.没有好的音膜就做不成好的喇叭.

音膜上呈螺旋状分布的凹下的条型槽,称为波纹,其作用在于缓和音膜因分割振动而在高音共振带所造成的风鼓面从而使频率响应的峰面较为平坦,同时也能增加音膜的强度.

2:音圈:可以说是耳机喇叭的心脏,也是喇叭的主要组件之一,音圈导电之后,在磁场内产生运动,带动音膜振动.音圈是采用甲醇将自粘线粘在一起.

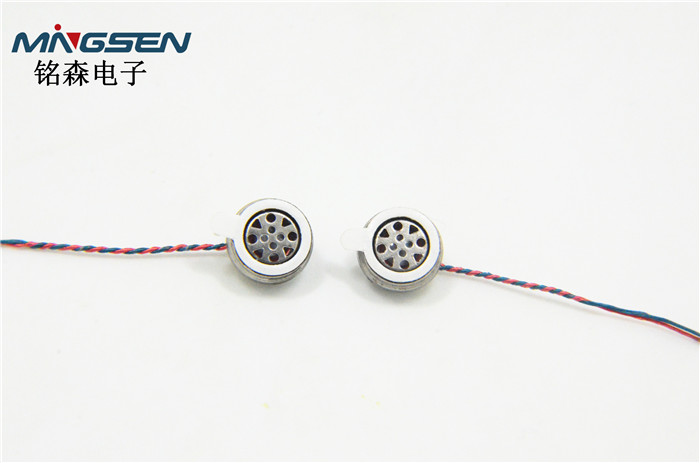

9mm 耳机喇叭

3:磁路:当音圈导电而振动时.对线圈以直角供给磁场的部分叫磁路,其作用是形成磁极的同时,把发生于永磁铁的磁通量(磁束)导向慈隙之内,用电气回路作比喻,就是导入电流的导线.

4:支架:支架是安装振动部分零件,磁路和其它零件的母体.

面盖:保护音膜的作用,而且面盖有声音的辐射,所以它的大小和形状对喇叭的特性都有影响.

PCB板:用于焊接音圈引线.

调音纸:主要作用是喇叭振动时形成对称的气流,改善灵敏度,防止灰尘等杂物进入磁路内,纸膜的疏密度,厚度,材质对喇叭声音的质量影响较大.

耳机喇叭的要求相当高,一副好的耳机必不可少的需要喇叭的组合.

9mm  耳机喇叭
